常用净化塔的结构说明

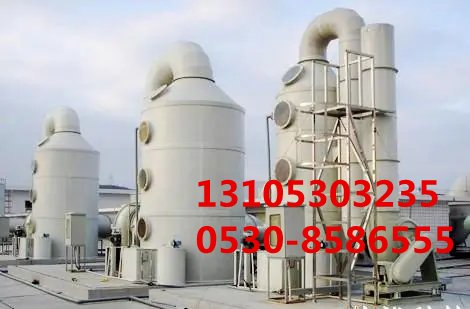

净化塔是指用pp原料制造的喷淋塔，它净化率高，耐酸碱腐蚀，寿命长，能净化的废气品种多，而且体积小、重量轻、价格合理，在环保上使用规模极广。

一、净化塔的作业原理。

净化塔内部的喷淋层向填料层持续喷洒吸收液，充沛湿润塔内的填料，构成一个吸收区。废气会从净化塔底部向上穿过吸收区，其间的有害污染物会在此区域被吸收液充沛吸收。净化后的气体经除雾器除雾后排出。

二、净化塔的结构。

由塔体，进出风口，吸收区，除雾器，循环水箱，循环水泵，通明检视口等组成。

1.塔体。净化塔的塔体通常为立式圆筒形（安装场所受限可规划为卧式方形）。塔径与塔高应根据废气品种、风量等参数来确认，内部喷淋层、填料层、除雾层及支撑加强构件应合理分布。塔体有必要坚固耐用，各个连接部位焊接结实、密封杰出，保证长期使用不会脱焊、开裂、老化、漏水、漏气等。

2.进、出风口。规划******的进、出风口能使废气在净化塔内构成安稳气流，均匀的穿过塔内多层构件而不紊乱。若进、出风口不合理，废气在塔内会构成乱流，从填料层平分股吹过，降低净化率。

3.吸收区。这是净化塔的中心作业区域，每级吸收区由1个喷淋层与1个填料层组成。喷淋层将吸收液足量、均匀、全覆盖的喷洒在填料上构成活动的液膜，吸收区的空气中也布满雾状液滴。废气由下而上穿过吸收区，与吸收液膜、雾状液滴逆流充沛触摸，其间含有的有害污染物不断被液膜、液滴吸收，从废气中去除。净化后的气体向上进入***二级吸收区再次净化，直至合格排放。根据项目实践参数来合理规划吸收区，以保证我们生产的净化塔高效运作。

吸收区的喷淋层是由喷淋管构成的网状喷洒体系，上面布满pp螺旋喷嘴（此种喷嘴喷洒视点***、雾化均匀、不易堵塞）。填料层选用泰勒花环、鲍尔环、空心球、拉西环等比表面积非常***的填料，可极***添加废气与填料层的触摸面积，进步废气净化效率。

4.除雾器。净化塔净化后的气体会带有水雾，有必要经除雾后才能排放。常见的除雾器有板式除雾器、空心球除雾器、丝网除雾器等，安装在塔内***部。深圳伯名环保生产的净化塔除雾作用很***，这样可避免水汽进入塔后边连接的UV光解、活性炭吸附箱等设备中。

5.循环水箱。一般为方形，安装在净化塔底部，经过内设的浮球阀自动补水。净化塔的循环吸收液一般为清水，也可根据环评要求经过循环水箱添加氢氧化钠、稀硫酸或许其它***别药剂。深圳伯名环保设备可按需加配自动加药装置、流量计、液位计、ph计等，以满足客户的自动化要求。

6.循环水泵。选用防腐水泵，安装在循环水箱上，可设多台。水泵将吸收液从水箱中抽出，沿喷淋水管送入塔内喷淋层，喷洒在填料上，吸收液***终流入塔底储水槽，经过滤后又回到水箱构成循环。水泵就是净化塔的心脏，有必要选项合理、质量过硬，才能保证塔内废气处理效率。

7.通明检视孔。塔体上会设置多个通明检视孔，便于实时观察净化塔内作业情况。定时维护或检修时，将检视孔上的通明视窗翻开即可对塔内进行相关操作，方便快捷。
